ГИБКАЯ СВЯЗЬ СПА® диаметром 5,5 мм

ЭФФЕКТИВНОЕ КРЕПЛЕНИЕ ТЕПЛОИЗОЛЯЦИИ

ГИБКАЯ СТЕКЛОПЛАСТИКОВАЯ СВЯЗЬ ДИАМЕТРОМ 5.5 мм

Технические условия ТУ 2296-001-20994511-06
Техническое свидетельство № ТС-2149-08



Область применения
Гибкая стеклопластиковая связь диаметром 5.5 мм применяется в качестве гибких связей в трехслойных каменных, кирпичных и комбинированных стен.

Конструкция

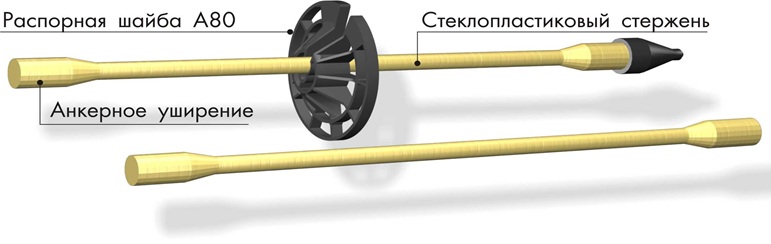

Представляет собой высокопрочный стеклопластиковый стержень с цилиндроконическими анкерными уширениями на концах диаметром 7,5 мм. Анкерные уширения обеспечивают надежное сцепление с бетоном или строительным раствором. Для создания вентилируемого зазора применяется распорная шайба. Для прокалывания утеплителя можно использовать пластмассовый конусный наконечник. Связь обладает высокой щелочестойкостью.

Маркировка
СПА 5,5 - 250 - 2
Где СПА - стеклопластиковая связь, 5,5 - диаметр стеклопластиковой связь,250 - длина СПА, 2 - количество анкерных уширений.

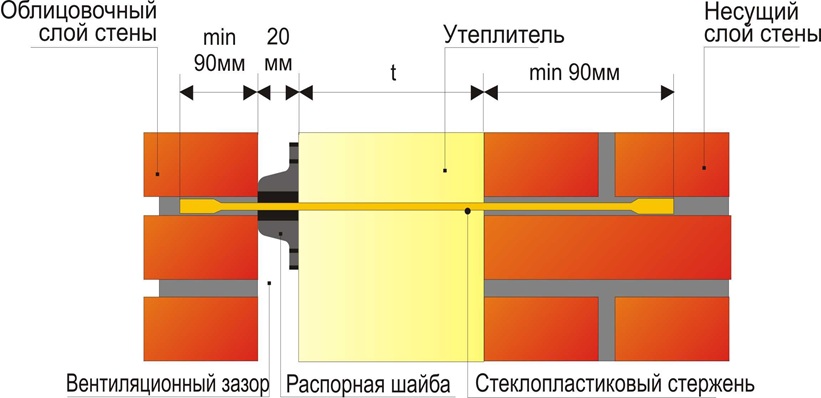

Схема установки



Минимальная длина L стеклопластикового стержня для трехслойной стены определяется следующим образом:

• для стены с вентилируемым зазором: L = 90мм + t + 20мм + 90мм;
• для стены без вентилируемого зазора: L = 90мм + t + 90мм.

где t - толщина утеплителя

Технические характеристики

Диаметр арматуры, мм	5,5
Минимальная глубина анкеровки, мм	90
Коэффициент теплопроводности, Вт/(м*К)	0,48
Разрушающая сила при растяжении, Н	21500
Прочность при изгибе, МПа	1500
Усилие вырыва при глубине анкеровки 90 мм, Н	9970
Срок службы в агрессивной среде бетона, лет	100
