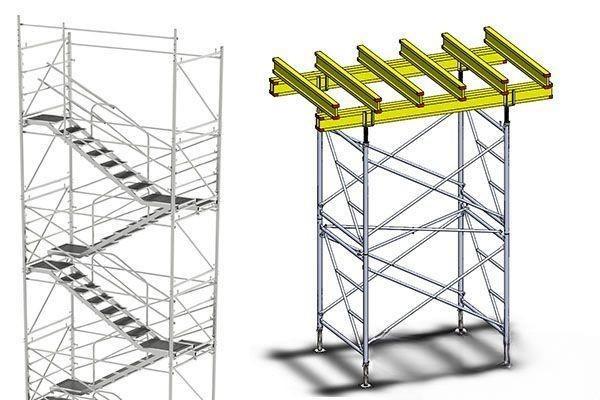

Каркасно-ярусная система PSK-SET с функцией опорных башен
В наличии
Цены на сайте носят исключительно информационный характер и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ
Блочная система PSK-SET представляет собой пространственную каркасно-ярусную систему, предназначенную для проведения монолитных работ в качестве опалубки перекрытий, а также могут использоваться для временной поддержки монтируемых строительных конструкций. Система имеет 7 основных элементов, из которых собираются прямоугольные или квадратные поддерживающие конструкции. Все высоты в диапазоне от 1,55 м до определенной max высоты перекрыты четырьмя типами рам. Устойчивость в промежутках между рамами достигается диагональными связями, работающими на растяжение и сжатие.
Система PSK-SET – это опалубочная система для горизонтальных монолитных, бетонных и железобетонных конструкций. Система PSK-SET имеет большой рабочий диапазон шпинделей, что позволяет простую подгонку под разные высоты в течении проекта.
-
Рама PSK-SET.
-
Домкрат резьбовой..
-
Связь Х-образная PSK-SET.
-
Палец со шплинтом.
-
Соединительный элемент PSK-SET с 2 отверстиями;
-
Унивилка резьбовая.
-
Транспортный предохранитель.
|
Рама с лестницей
Рамы являются основными несущими элементами каркаса в вертикальной плоскости. Они установлены на нижние домкраты и стыкуются между собой при помощи соединительного элемента. Рамы имеют дополнительные ступени для облегченного подъема.
|
|
Рама
Рамы являются основными несущими элементами каркаса в вертикальной плоскости. Они установлены на нижние домкраты и стыкуются между собой при помощи соединительного элемента.
|
|
Связь Х-образная
Связь Х-образная служит для соединения рам в вертикальной плоскости. Размеры Х-образной связи зависят от размера рам и расстояния между ними. Устанавливается с двух сторон стола для перекрытий. Служит для достижения устойчивости стола перекрытий, работает на растяжение и сжатие.
|
| Домкрат резьбовой |
|
Воспринимает на себя всю нагрузку каркаса и передает ее на заранее подготовленное основание. Высота домкрата L=1000 мм. Он состоит из резьбового элемента, гайки и основания.
|
|
Унивилка резьбовая
Устанавливается вверху башни и служит для опоры балок. Высота унивилки L=1000 мм.
|
|
Транспортный предохранитель
Служит для фиксации резьбовых домкратов и унивилок к рамам при сборке и транспортировке башни.
|
|
Соединительный элемент
Изготовлен из трубы ø48 и служит для соединения рам между собой, фиксируется при помощи пальца и шплинта.
|
| Собственное производство | 1 |
Отличительные особенности
Столы для перекрытий системы PSK-SET очень экономичны в качестве перемещаемых единиц и при больших высотах, как опорные башни. Возможны столы на 4, 6 или 8 опорах, длина и высота которых могут бесступенчато регулироваться (как минимум до 25 метров). Столы могут перемещаться с помощью транспортной тележки с домкратом.Основные элементы ПСК-Сет:
1. Рама PSK-SET.
2. Домкрат резьбовой..
3. Связь Х-образная PSK-SET.
4. Палец со шплинтом.
5. Соединительный элемент PSK-SET с 2 отверстиями;
6. Унивилка резьбовая.
7. Транспортный предохранитель.
ПСК-Сет может использоваться как лестничная башня. В данном формате конструкция обеспечивает безопасность при подъеме или спуске. Соотношение высоты ступеней к их ширине 18,8:26,5 сбережет силы при подъеме по лестнице. Высотой 10 м или 25 м – лестничная башня собирается быстро и просто исключительно из стандартных элементов.
