Муфты с конической резьбой LENTON A12 стандартные
В наличии
Цены на сайте носят исключительно информационный характер и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ
О системе:
Самоцентрирующаяся система соединений с конической резьбой, гарантирующая непрерывность и целостность железобетонной конструкции (после соединения арматурные стержни обеспечивают «полную прочность» при растяжении, сжатии и в случае знакопеременных напряжений).
Отличительные особенности:
- дает возможность использовать стержни с максимальным поперечным сечением;
- уменьшает толщину защитного слоя бетона за счет очень маленького диаметра муфт;
- снижает нарушения однородной жесткости за счет короткой и узкой конструкции;
- избавляет от необходимости использовать контргайки для соединения;
- с надежной фиксацией без проскальзывания; повышает прочность и не зависит от деформации арматуры;
- проста в монтаже, не требует специального инструмента (кроме динамометрического ключа) и квалификации.
|
Диаметр стержня, мм |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
32 |
36 |
40 |
|
Наружный диаметр муфты А, мм |
17 |
22 |
22 |
27 |
27 |
33 |
33 |
37 |
42 |
46 |
55 |
|
Длина муфты l, мм |
49 |
55 |
61 |
71 |
88 |
91 |
96 |
101 |
107 |
121 |
138 |
|
D, мм |
18 |
21 |
24 |
29 |
36 |
38 |
41 |
43 |
46 |
53 |
58 |
|
Вес муфты, кг |
0.06 |
0.13 |
0.13 |
0.24 |
0.27 |
0.40 |
0.36 |
0.46 |
0.61 |
0.78 |
1.13 |
|
Усилие затяжки, Нм |
40 |
80 |
120 |
150 |
180 |
220 |
270 |
270 |
300 |
300 |
350 |
|
Условное обозначение |
EL12A12 |
EL14A12 |
EL16A12 |
EL18A12 |
EL20A12 |
EL22A12 |
EL25A12 |
EL28A12 |
EL32A12 |
EL36A12 |
EL40A12 |
Отличительные особенности
-
небольшой внешний диаметр муфт позволяет не изменять защитный слой арматуры;
непрерывность стержня по всей длине (высоте) конструкции;
избавляет от необходимости использовать контргайки для соединения;
с надежной фиксацией без проскальзывания; повышает прочность и не зависит от деформации арматуры;
механические соединения типа А12 изготавливаются на оборудовании фирмы Pentair (Бывшее - ERICO) путем нарезки конусной резьбы на концах арматурных стержней и их соединения с помощью муфты, имеющей соответствующую стержням резьбу;
механические соединения типа А12 являются стандартными и предназначены для соединения стержней одного диаметра, когда хотя бы один из стыкуемых стержней может свободно вращаться;

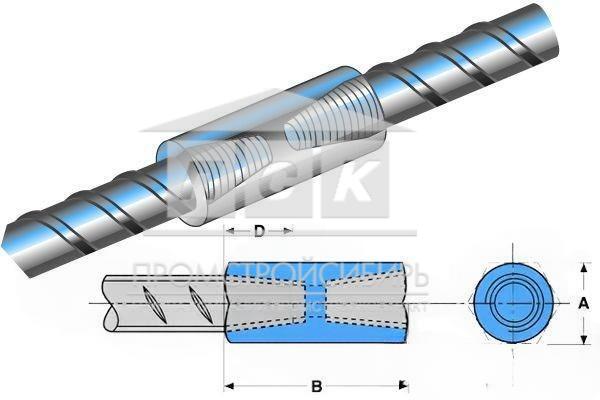

размеры и условные обозначения механических соединений арматуры типа А12 приведены в таблице;
проста в монтаже, не требует специального инструмента (кроме динамометрического ключа) и квалификации рабочих.
