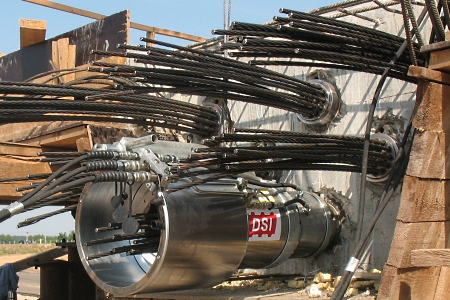

Система преднапряжения канатной арматуры со сцеплением с бетоном PSK-DSI

Области применения:

• Мостостроение – продольное преднапряжение монолитных пролетных строений;
• Преднапряжение мостовых балок;
• Гражданское строительство – преднапряжение массивных конструкций перекрытий и балок (целесообразно при толщине от 500 мм), преднапряжение фундаментных плит;
• Промышленное строительство – преднапряжение силосных корпусов, резервуаров, фундаментов под оборудование.

Основой системы являются высокопрочные канаты аналогичные канатам применяемым в системе без сцепления. В процессе арматурных работ в конструкции укладывается каналообразователь из гофрированной стали толщиной 0.2 — 0.3 мм, диаметра необходимого для размещения требуемого количества канатов (как правило от 1 до 31). При необходимости отрезки каналообразователя фиксируются при помощи соединительных муфт.

В точках перегиба каналообразователей устанавливаются клапаны с выходом на поверхность бетона для последующего инъектирования. После установки каналообразователей в проектном положении производится проталкивание в них канатной арматуры- «набивка». Набивка может производиться как до так и после заливки бетона. После набора бетоном достаточной прочности производится натяжения канатной арматуры и инъектирование — заполнение каналов цементным раствором под давлением до 8 аосфер.

Проталкивание канатов в каналообразователи, натяжение канатной арматуры и инъектирование производятся с помощью специального оборудования. Как правило, система со сцеплением имеет большие размеры, чем система без сцепления и может применяться в случае больших габаритов конструкций — например в мостостроении.

Технические характеристики

Характеристики системы:

• Коэффициент трения μ=0.15-0.21
• Коэффициент линейных отклонений к=5*10-3 рад/м
• Класс по релаксации II (менее 2.5% через 1000 часов, при 0.7 fpk)
• Диапазон применения: 1-37 прядь

Максимальное усилие натяжения пучков составит:

Для пучков канатов диаметра 15.7 мм, сечением 150 мм

Элементы системы:

1. Арматурный канат:

• марка fp,0.2k – 1570, 1640 Н/мм²2
• Е=195000 Н/мм², fp,0.2k/E=0,008/0,0084,
• 15.2мм – 140 мм² вес погонного метра 1.10 кг/м
• 15.7 мм – 150 мм² вес погонного метра 1.18 кг/м

2. Каналообразователи:

Принцип работы системы:

В процессе арматурных работ раскладываются каналообразователи из гофрированной стали и торцевые анкера.

Назначение каналообразователей – создание в бетоне пустоты – канала, позволяющей канату свободно перемещаться в нем в процессе натяжения после набора бетоном прочности, достаточной для восприятия торцевых усилий (передаточной прочности).

На каналообразователе устраиваются специальные клапана для последующего заполнения канала цементным раствором – инъектирования. В зависимости от условий, пряди могут быть набиты в каналлобразователь до или после бетонирования. В случае набивки после бетонирования – предусматриваются специальные мероприятия по предотвращению повреждения каналлобразователя в процессе бетонирования (закладка в каналообразователь пластиковой трубы).
